MSO3000 - MSO3124V

MSO3124V 混合訊號示波器

一般量測儀器

MSO3124V 是一款多功能六合一儀器，提供了示波器、邏輯分析儀、協定分析儀、資料收集器、數位電表、計頻器等功能，能夠同時測量 / 顯示類比與數位訊號。結合了多種測量和分析功能，適用於各種應用領域，從資料收集到波形分析，都能夠高效而準確地完成。

MSO3124V 示波器具備 4 個通道、1 GS/s 的取樣率、200 MHz 的頻寬，每個通道的記錄長度為 128Mpts。此外，還有 3 位數位電表和 5 位計頻器。MSO3124V 不僅支援示波器模式，還包含邏輯分析儀模式和協定分析儀模式，可適用於不同的訊號和匯流排分析需求。

MSO3124V 除了 16 bits 高解析度及示波器堆疊功能，還支援電源管理相關訊號，如 Intel 的 SVID 和 AMD 的 SVI3；這使得 MSO3124V 成為處理現代電源管理和電氣特性驗證的理想選擇。

規格概覽

六合一儀器：資料收集器, 示波器, 數位電表, 計頻器,邏輯分析儀, 協定分析儀
PC-based, USB3.0 介面 / 供電 (Type-A / Type-C)
記錄長度：128 (256) Mpts / 類比 (數位) CH
資料收集器：長時間記錄於電腦硬碟
示波器：4 通道, 1 GS/s 取樣率, 200 MHz 頻寬
數位電表：3 位數解析度
計頻器：5 位數解析度
邏輯/ 協定分析儀：16 通道, 2 GS/s 時序, 250 MHz 狀態分析

匯流排觸發 & 解碼 (數位)：

BiSS－C, CAN2.0B／CAN FD, DALI, DP_Aux, eMMC 4.5, eSPI, HID over I2C, I2C, I2S, LIN2.2, LPC, MDIO, MII, Min／Micro LED, MIPI I3C 1.1.1, MIPI RFFE 3, MIPI SPMI 2, Modbus, NAND Flash, PMBus, Profibus, RGMII, RMII, SD 3.0 (SDIO 2.0), SENT, Serial Flash (SPI NAND), SMBus, SPI, SVI2, SVI3, SVID, UART, USB PD 3.1, USB1.1

匯流排觸發 & 解碼 (類比)：

BiSS－C, CAN2.0B／CAN FD, DALI, DP_Aux, HID over I2C, I2C, I2S, LIN2.2, MDIO, Mini／Micro LED, MIPI I3C 1.1.1, MIPI RFFE 3, MIPI SPMI 2, Modbus, PMBus, Profibus, SENT, SMBus, SPI, SVI2, UART, USB PD 3.1, USB1.1

協定分析：

BiSS－C, CAN2.0B／CAN FD, DALI, DP_Aux, eSPI, HID over I2C, I2C, I2S, LIN2.2, MDIO, MII, MIPI I3C 1.1.1, MIPI RFFE 3, Modbus, PMBus, Profibus, PWM, RGMII, RMII, SENT, SMBus, SPI, SVI3, SVID, UART, USB PD 3.1, USB1.1

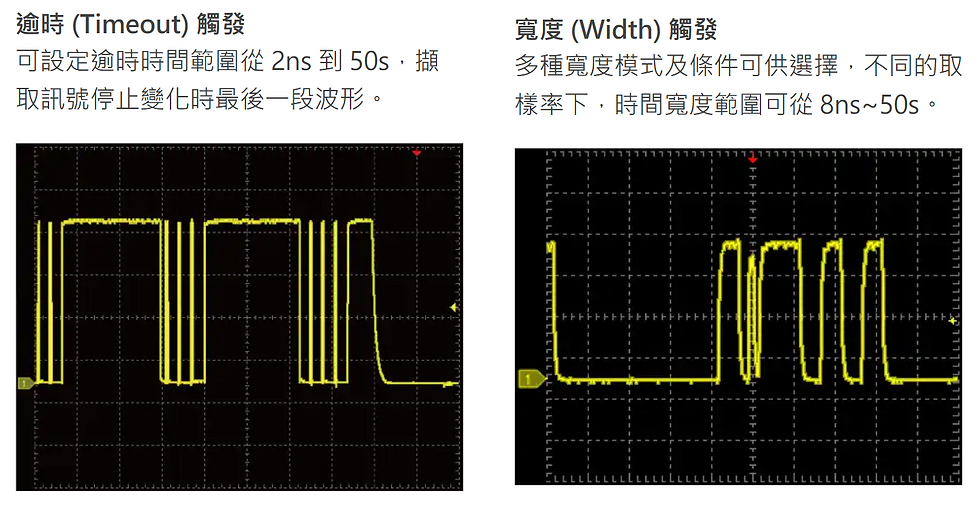

示波器功能特色：

電氣特性驗證功能

鬆設定各種參數，包括電壓、頻率、時序等。軟體即時呈現測試結果，包括波形和參考點，更值得一提的是，還能自動產生測試報告。

在一般設定方面，可以指定訊號來源、工作電壓以及速度等重要參數。此外，解碼設定可協助更深入的訊號解析，而電氣驗證允許電壓、時序和頻率等驗證項目進行數值範圍設定，軟體端可以根據設定內容判斷是否符合範圍，以確保電子設備的正確性和穩定性。

軟體端測試報告

波形和參考點

HTML 報告總表

HTML 報告詳細內容

多機堆疊模式功能

堆疊時，最高可以達到 4 台 16 通道 250MS/s 取樣率，或是 4 台 4 通道1GS/s 取樣率，堆疊後，每個通道也可個別獨立調整垂直偏移值。

匯流排解碼分析及觸發定位功能

提供 CAN/CAN-FD, I²C, LIN, MIPI I3C 1.1, ProfiBus, SPI, UART(RS232), USB1.1,… 等匯流排解碼及觸發功能，可針對上述匯流排中特定的 Command / Address / Data 內容進行定位，即時分析問題所在。

以示波器搭配差動探棒量測並解碼 CAN 波形 (CH1: 差動探棒，CH2: CAN H，CH3: CAN L) ※ 支援 CAN-FD, CAN2.0

多視窗功能

頻譜分析 (FFT 快速傅立葉變換)

將所選擇的通道做快速傅利葉轉換。

垂直偏移 (Vertical Offset) 與區域放大 (Zone View)

電壓刻度範圍 2mV/Div - 10V/Div，搭配每通道獨立的垂直偏移值 (Vertical Offset) 設定，可應用於 DC 電源的雜訊量測，觀測 DC 準位上面的漣波或是過激雜訊。也可使用 16Bit 高垂直解析度模式(TS3124H/V)，藉此提高電壓解析度，搭配區域放大功能可同步觀測電壓訊號和漣波訊號。
