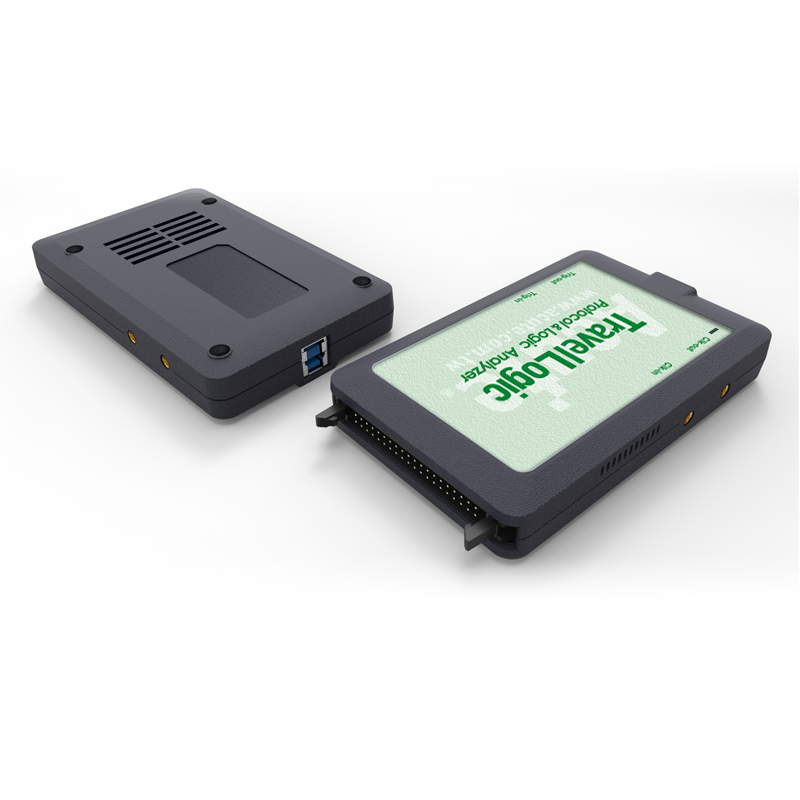

TL4234B 結合了高效的記憶體、多通道支援及多種訊號觸發解碼，包括 eSPI、SVID 和乙太網 (MII/RMII/RGMII)。特別適用於 Intel 平台和乙太網應用領域的工程師和技術人員。
TL4234B 支援 Intel 相關訊號:
eSPI：整合了 SMbus、LPC (用於CPU對主機板南橋的控制)、SerialFlash (用於讀取 BIOS 數據) 三種匯流排功能。
SVID：用於電源管理。
同時，也支援乙太網 (MII/ RMII/ RGMII) 協議，可用於數據協議分析。
規格概覽
PC-based
USB3.0 介面 / 電源
34 通道
2GHz 時序 / 250MHz 狀態分析
8Gb 總記憶體
可與皇晶或其他品牌 DSO 堆疊成 MSO
在 SVID 或 SVI3上需同時做電壓量測，可參考 MSO3124V
協定分析：
BiSS－C, CAN2.0B／CAN FD, DALI, DP_Aux, eSPI, HID over I2C, I2C, I2S, LIN2.2, MDIO, MII, MIPI I3C 1.1.1, MIPI RFFE 3, Modbus, PMBus, Profibus, PWM, RGMII, RMII, SMBus, SPI, SVID, UART, USB PD 3.1, USB1.1
匯流排觸發(數位) ：
BiSS－C, CAN2.0B／CAN FD, DALI, DP_Aux, eMMC 4.5, eSPI, HID over I2C, I2C, I2S, LIN2.2, LPC, MDIO, MII, Min／Micro LED, MIPI I3C 1.1.1, MIPI RFFE 3, MIPI SPMI 2, Modbus, NAND Flash, PMBus, Profibus, RGMII, RMII, SD 3.0 (SDIO 2.0), SENT, Serial Flash (SPI NAND), SMBus, SPI, SVI2, SVID, UART, USB PD 3.1, USB1.1
軟體畫面
eSPI (LA Mode) 波型顯示
SVID (LA Mode) 波型顯示
RGMII (LA Mode) 波型顯示
邏輯分析儀模式
擷取數位波形訊號，搭配多樣觸發條件做訊號定位，輔以匯流排解碼。可堆疊示波器同時比對數位與類比訊號，適用於訊號品質分析。提供多種儲存模式，根據不同應用需求可選擇長時間記錄或維持高採樣頻率。
長時間紀錄：轉態儲存 VS 壓縮儲存
在訊號擷取與分析通常都會需要分析儀能長時間紀錄訊號，但是若使用壓縮的方式做資料儲存，容易在資料回傳電腦後，解壓縮時因資料量被放大，造成電腦記憶體不足。
因此為了同時滿足軟體操作順暢又能長時間做紀錄且不漏掉任何資料，Acute 分析儀採用的儲存方式為轉態儲存並非壓縮，回傳 PC 軟體端後不需要解壓縮即可分析跟顯示解碼結果。
流程圖式觸發設定
堆疊他牌高階示波器
協定分析儀模式
硬體解碼，不帶波形，可以長時間保存協定資料，亦可同時附帶真實波形。適用時機：通訊協定除錯初期分析。
