Fluke Networks LinkIQ Duo Cable+Network+Wi-Fi Tester

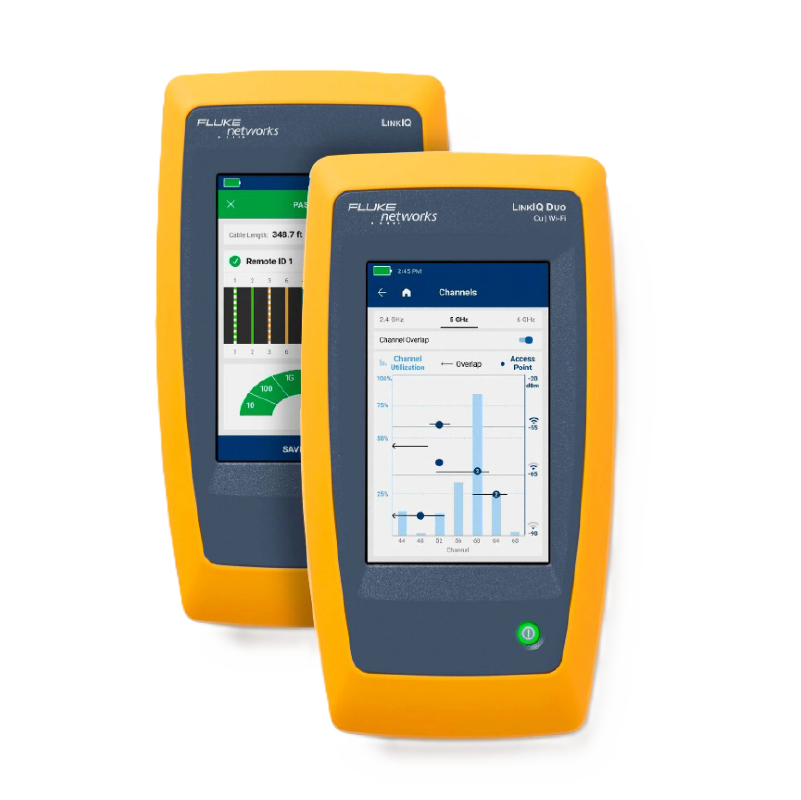

LinkIQ Duo 纜線+網路+Wi-Fi 測試儀

LinkIQ™ Duo 是一款整合電纜測試、乙太網路故障排除與 Wi-Fi 分析功能的測試解決方案，可驗證最高 10 Gb/s 的電纜效能，協助技術人員快速找出網路連線問題。


LinkIQ 採用頻率式量測技術，搭配完整的電纜線序圖，可驗證銅纜鏈路的傳輸效能。同時支援 IP Ping 測試與最近端交換器診斷，可取得交換器的重要資訊，快速確認網路連線狀態與交換器設定，減少攜帶多台測試設備的需求。


LinkIQ Duo 更進一步加入 Wi-Fi 分析功能，支援 Wi-Fi 6E（限已核准使用的地區），可依無線網路、頻道或存取點檢視 Wi-Fi 環境，並主動提示常見的無線網路設定問題。


針對工業乙太網路應用，LinkIQ IE 機型可辨識 RJ45、M12X、M12D 與 M8D 端接電纜中的錯接線對與分離線對，並支援 EtherNet/IP、PROFINET、EtherCAT 等工業乙太網路協定。此外，LinkIQ 還提供類比／數位尋線音調、交換器連接埠閃爍、遠端識別器定位，以及透過 LinkWare™ PC 管理與產生測試報告等功能。


Wi-Fi 分析，最高支援版本為 Wi-Fi 6E
Wi-Fi 分析，最高支援版本為 Wi-Fi 6E

重點應用


  • 支援的 Wi-Fi 頻段：2.4 GHz、5 GHz、6 GHz

  • Wi-Fi 測試：網路、頻道、基地台

  • 支援的無線標準：802.11 a/b/g/n ac/ax

  • 透詥被理解的信標識別802.11be是否存在



應用場景


  • 網路測試

  • 基地台測試

  • 頻道測試



https://www.youtube.com/watch?v=vA7U_iRcGJs


網路測試


網路測試會依名稱顯示可用網路（SSID）清單，以及加密、支援技術，以及每個範圍內每個網路支援的無線基地台數量。 點擊網路即可顯示所有支援該網路的無線電詳細清單，包括 BSSID 及頻段/頻道。


左側：顯示名稱或 BSSID、支援的網路（SSID）頻段/通道，以及各種加密類型的接取點清單。 右圖：美聯社詳細顯示廣播頻段/頻道及支援的網路。
左側：顯示名稱或 BSSID、支援的網路（SSID）頻段/通道，以及各種加密類型的接取點清單。 右圖：美聯社詳細顯示廣播頻段/頻道及支援的網路。


接取點測試


接取點測試會依名稱或 BSSID 顯示可用接取點清單，並附上支援的通道/頻段、網路與加密類型的摘要。 觸碰接取點可追蹤AP中每台無線電的訊號強度與頻道使用情況。


左側：顯示名稱或 BSSID、支援的網路（SSID）頻段/通道，以及各種加密類型的接取點清單。 右圖：顯示廣播頻段/頻道及支援的網路。
左側：顯示名稱或 BSSID、支援的網路（SSID）頻段/通道，以及各種加密類型的接取點清單。 右圖：顯示廣播頻段/頻道及支援的網路。


頻道測試


在頻道測試時，請選擇一個頻段（2.4 GHz、5 GHz 或 6 GHz），以查看每個頻道的使用率、訊號強度及 AP 數量。 選擇獨特的「頻道重疊」檢視，可以看到有多少 AP 在線、哪些會干擾某個頻道，以及它們的訊號強度。


左圖：每個頻道在 5 GHz 頻寬的使用情況，顯示每個頻道上的 AP 及重疊的 AP。 右邊：每個頻道的詳細資料，顯示使用率隨時間變化，以及該頻道與該頻道重疊的無線電細節。
左圖：每個頻道在 5 GHz 頻寬的使用情況，顯示每個頻道上的 AP 及重疊的 AP。 右邊：每個頻道的詳細資料，顯示使用率隨時間變化，以及該頻道與該頻道重疊的無線電細節。


驗證電纜效能


LinkIQ 可用便攜、快速的方式，確認受測鏈路是否符合預期的傳輸效能需求，讓技術人員能更快速地定位問題，縮短佈線驗收與故障排除時間，功能包含：

  • 支援最高 10 Gb/s 的電纜效能驗證

  • 可量測最長 1,000 英尺（305 公尺）的鏈路長度

  • 可顯示開路、短路及其他電纜故障的位置與距離

  • 透過內建遠端識別功能，提供完整的線對接線圖

  • 快速辨識接線錯誤、斷線與未正確端接的線對



詳細的 Ping 測試與交換器診斷


LinkIQ 可執行 IP Ping 測試，快速驗證網路連線狀態，並進一步取得最近端交換器的診斷資訊，包括：


  • 通告資料速率，最高可達 10GBASE-T

  • 半雙工／全雙工模式

  • 交換器名稱與 IP 位址

  • 交換器連接埠編號

  • VLAN 資訊

  • PoE 最高 Class 8、90 W 負載測試


透過單一測試儀器，即可快速確認關鍵網路問題與交換器設定，降低額外使用筆電或其他測試設備的需求。



深入測試 PoE 供電效能


為簡化 PoE 設備安裝與故障排除，LinkIQ 可清楚顯示供電線對，並針對雙簽章（Dual Signature）實作方式，顯示不同的供電等級與使用線對。


LinkIQ 更可透過實際施加負載，執行最高 Class 8、90 W 的 PoE 負載測試，協助確認：

  • 實際可提供的供電功率

  • 電纜基礎設施中的電力傳輸狀況

  • 實際輸出功率是否符合設備需求

  • 不只是確認「有沒有 PoE」，更能進一步驗證實際可用的供電能力。



Wi-Fi 6E 測試與分析（LinkIQ Duo）


LinkIQ Duo 整合 Wi-Fi 分析功能，可全面檢視現場無線網路環境，並依不同方式呈現測試結果：

  • 依無線網路檢視

  • 依頻道檢視

  • 依存取點檢視


使用者可從不同視角快速分析 Wi-Fi 環境。例如選擇特定無線網路後，可立即查看該網路下的各個存取點，操作更直覺、分析更有效率。LinkIQ Duo 也可主動標示常見的 Wi-Fi 設定問題，包括：

  • 偵測到所在地區不允許使用的頻道

  • 使用非建議頻道

  • 存取點之間存在不適當的覆蓋範圍重疊

  • 使用較弱的無線安全性設定



大尺寸彩色觸控螢幕，操作更直覺


LinkIQ 配備大尺寸彩色觸控螢幕，採用直覺式手勢操作介面，可清楚顯示大量測試資訊，並提供滑動控制、完整螢幕鍵盤等便利操作方式。簡化的測試流程可依據連接至 RJ45 介面的設備，自動呈現對應的測試結果，讓現場測試更加快速、直覺。


機身採用單一 USB-C 連接埠設計，可用於：

  • 連接電腦

  • 軟體升級

  • 匯出與管理測試結果

  • 產生測試報告

  • 電池充電



搭配 LinkWare™ PC，輕鬆管理測試結果


LinkIQ 可搭配 LinkWare™ PC 進行完整的測試結果管理與文件化。


測試儀最多可儲存 1,000 筆具描述名稱的測試結果，方便日後查詢與匯出。儲存測試結果時，測試名稱與編號可自動依序遞增，例如：「附件 B-1」→「附件 B-2」→「附件 B-3」

可有效減少大量、連續測試電纜時的手動輸入作業，提升現場工作效率。



附加功能


  • 支援多國語言介面，包括繁體中文、簡體中文、英文、德文、法文、日文、泰文、西班牙文、韓文、俄文、義大利文及葡萄牙文

  • 支援電纜尋線音調功能，相容於 Fluke Networks IntelliTone™ 探頭及 Pro3000™

  • 支援交換器連接埠指示燈閃爍，方便快速定位對應連接埠

  • 相容於 MicroScanner™ PoE 遠端識別器

  • 配備大尺寸彩色觸控螢幕

  • 內建鋰離子電池，可透過標準 USB-C 連接埠充電

  • 可透過 USB-C 或 LinkWare™ PC 輕鬆進行軟體升級
