10-Pin Split Cable

10-Pin Split Cable

〈10-Pin Split Cable〉共有 10 個不同功能針腳的線纜，可連接至  Cheetah SPI Host Adapter、Aardvark I2C/SPI Host Adapter、Promira Serial Platform 、Beagle I2C/SPI Protocol Analyzer 的匯流排接口。提供每個針腳的獨立導線，方便靈活連接。此外，它還可支援與 Total Phase 主機介面或協定分析不同的針腳排列位置，增加系統整合的彈性與便利性。


ree

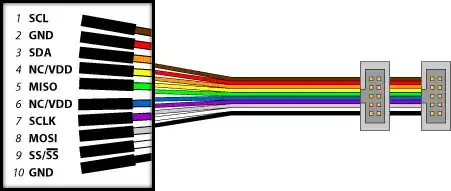

每條導線都採用顏色編碼，並附有小標籤，清楚標示該導線對應的針腳位置。以下表格顯示各導線的腳位對應配置（Pin-out）：

I2C/SPI

eSPI


#

#

I2C/SPI

eSPI

SCL/GPIO00

Alert0

1

2

GND

GND

SDA/GPIO01

Alert1

3

4

VTGT

VTGT

MISO/IO1

IO1

5

6

VTGT

VTGT

SCLK

SCK

7

8

MOSI/IO0

IO0

SS0/GPIO02

CS0

9

10

GND

GND



傳輸速率 Bit Rate

  • I2C Master: 1 kHz - 800 kHz

  • SPI Master: 125 kHz - 8 MHz

  • SPI Slave: 0.1 MHz - 4 MHz



規格


  • 附 10-pin 方型排針（Box Header），可連接至帶狀電纜（Ribbon Cable）

  • 接頭規格：標準 2.54 mm，間距 IDC Keyed Box Connector

  • 兼容性：可連接任何標準 2.54 mm，間距 10-pin 鍵控 IDC 型接頭

  • 線長：5 英吋（12.7 cm），設計可降低訊號衰減

  • 每條導線皆以單一針端壓接（Single Pin Crimp Connector） 結束，間距同為 2.54 mm

  • 導線顏色各異並標示針腳名稱，方便快速辨識與接線




搭配設備：

ree

Aardvark I2C/SPI 封包產生器


Beagle I2C/SPI Protocol Analyzer - for developing an I2C, SPI, or MDIO based product


ree

Cheetah SPI 封包產生器


Cheetah SPI Host Adapter - communicate with high-speed, SPI-based flash memory


ree

Beagle I2C/SPI 協定分析儀


Beagle I2C/SPI Protocol Analyzer - for developing an I2C, SPI, or MDIO based product
