Beagle USB 480 Protocol Analyzer (USB 2.0)

Beagle USB 480 協定分析儀 (USB 2.0)

隨著 USB 裝置的數量和複雜性不斷增長，研發人員則可以充分利用的傳輸介面測試工具，進行數據的監測和分析，以加速研發的步伐；Total Phase Beagle USB 480 協定分析儀為高速、全速、及低速 USB 數據流量除錯與監測的理想測試工具，助您加速研發與整合的進程。 精巧輕量、可攜式的 Total Phase Beagle USB 480 為高效能的監測解決方案，讓您能快速、即時的監測與剖析嵌入式系統協定層的流量與通訊狀況。

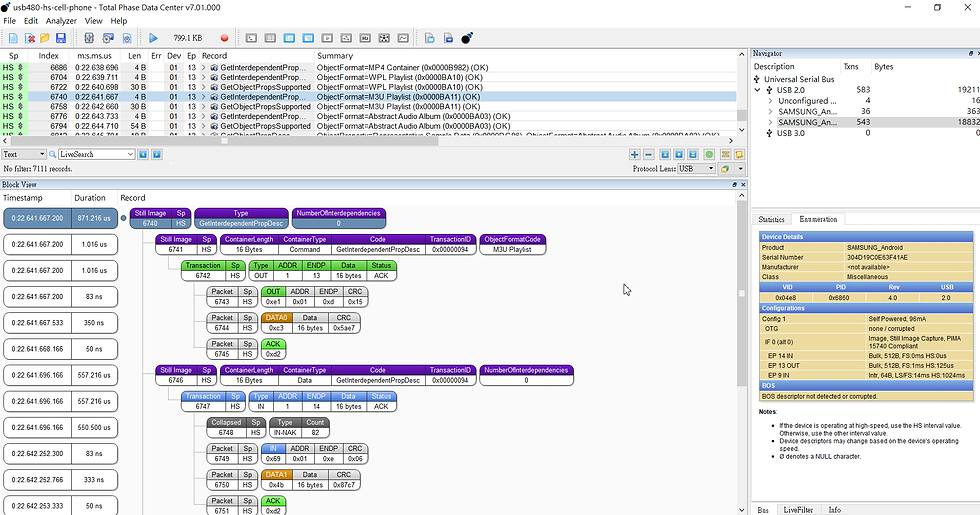

Data Center 軟體介面
Data Center 軟體介面



重點應用


  • 增加資料可見度：

    • 即時資料監測提高訊號細節能見度，並透過互動式工具快速除錯

    • 透過篩選器 (filter) 呈現使用者定義的測試畫面

    • 比示波器更長的記憶體深度 (資料流將存至電腦的記憶體中)

    • 透過 Data Center 軟體進行分享與截圖功能，與部門同事協同開發

  • 類別層級和描述符號 (Descriptor) 解析

    • 類別層級解碼將原始數據即時轉換為人類可閱讀的文字

    • 在列舉期間即時解析的描述符號

  • 列舉除錯： Beagle USB 480 分析儀可分析所有通過 USB 連接埠的流量，包含列舉程序；許多 USB 通訊錯誤，經常發生在主機和設備之間建立通訊 (handshake) 的初始過程，此分析儀可以捕捉和顯示低階的匯流排事件 (K/J chirp pairs) 、無資料的數據交換 (延遲或暫停活動)，並解析所有的描述符號 (descriptors)，使 USB 開發人員能夠快速輕鬆地識別應用程序中的問題。




特點


  • 即時非侵入式的監測

    • 高速/全速/低速 USB 2.0 軟體監測可達 480 Mbps

    • 支援數位輸入/輸出，與數位示波器、邏輯分析儀同步

    • 解析度達 16.7 ns

  • 即時的 USB 類別層級 (Class-Level) 解碼

    • HID、音頻、影音、靜態影像、印表機

    • 網路裝置、行動裝置、CDC

  • Data Center 軟體

    • 可即時顯示、搜尋、篩選所捕捉的資料

    • 描述符號解碼

    • 自動偵測匯流排速度

    • 依據連接設備的電腦DRAM記憶體容量的最大80%決定錄製最大深度

    • Windows, Linux, Mac OS X 跨平台支援

  • Apple Accessory Test System (ATS)測試必備儀器

    • 蘋果MFi或CarPlay等USB周邊配件開發需使用Beagle 480 或Beagle 480 Power系列來驗證USB協定功能

  • Beagle API：建立客製化的軟體應用，內建範例檔案

  • USB Bus-Powered

  • 由待測物USB本身VBus對Beagle供電：便於攜帶、無須額外電源供應，讓您快速部署測試環境



產品比較表





延伸閱讀





影音介紹









檔案下載

Beagle USB 480 協定分析儀 (USB 2.0) - Manual

PDF

下載

Beagle USB 480 協定分析儀 (USB 2.0) - Datasheet

PDF

下載
