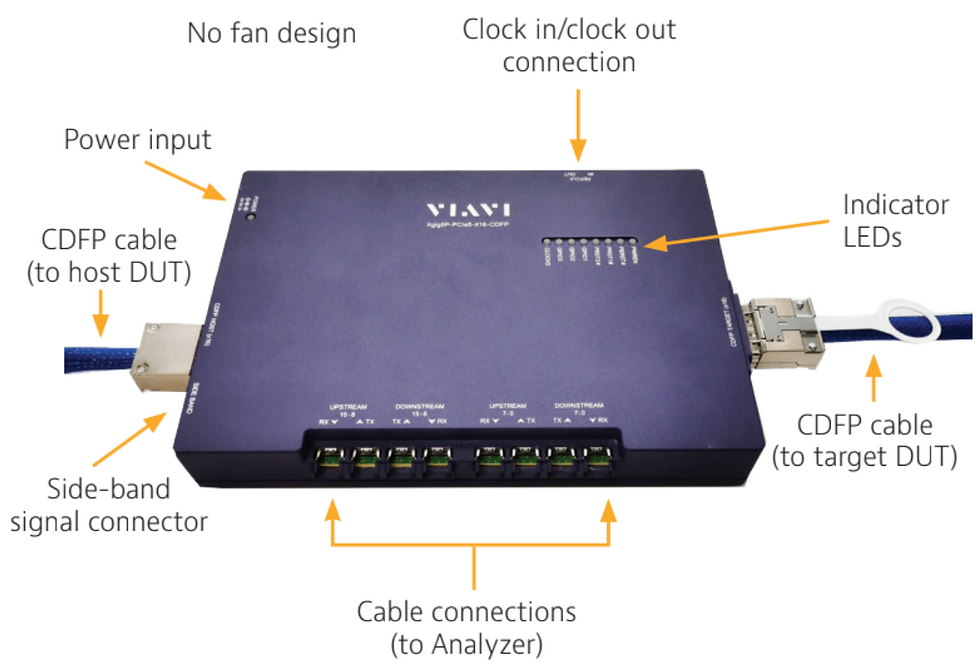

〈Xgig 16-lane CDFP Interposer〉用於分析透過外接連接的兩個 CDFP 裝置之間的 PCIe 5.0 通訊。可協助工程師針對採用 CDFP 外部 PCIe 介面的產品進行除錯與驗證，包括韌體與驅動程式、系統 BIOS 與軟體的驗證，以及製造測試。此互連卡支援完整的 PCIe 資料流量與鏈路狀態解析與分析。
〈VIAVI Xgig® 5P16〉、〈VIAVI Xgig® 5P8〉協定分析/驗證平台，可同時擔任 Analyzer / Jammer / Exerciser，支援 PCIe Gen5、32GT/s、最多達 16 通道；並能串接多台 Xgig 裝置，執行更複雜的 A-J-A 測試，以及與 Ethernet / SAS / FC 等協定整合以因應多協定情境。軟體與韌體完全支援最新 PCIe、NVMe、CXL 規範，並提供 Expert 系統快速定位各層錯誤及 LTSSM 狀態解析。以及其他功能，例如：訊號自動調校、PCIe/NVMe/CXL 裝置與地址檢視、層級效能量測、封包壓縮，以及 Sideband 訊號觸發（PERST#, PEDET#, PEWAKE#, CLKREQ#）。
本產品為 VIAVI Xgig® 5P16、5P8 配件之一：Xgig 16-lane CDFP Interposer
CDFP 是一種新興的外部傳輸介面，常用於 PCIe fabrics 等應用；〈Xgig 16-lane CDFP Interposer〉可搭配〈VIAVI Xgig® 5P16〉、〈VIAVI Xgig® 5P8〉使用，用於分析透過外接纜線連接的兩個 CDFP 裝置之間的 PCIe 5.0 通訊。
〈Xgig 16-lane CDFP Interposer〉可讓使用者對 16-lane CDFP 主機伺服器與 16-lane CDFP 端點 DUT 之間的通訊進行協定分析。雙向 PCIe 5.0 協定資料可在 16 條通道上以最高 32GT/s 的速度擷取並進行分析。協助工程師針對採用 CDFP 外部 PCIe 介面的產品進行除錯與驗證，包括韌體與驅動程式、系統 BIOS 與軟體的驗證、以及製造測試。
〈Xgig 16-lane CDFP Interposer〉採用高速線性重定時器（linear redrivers），用於在主機系統與 SSD 測試裝置（DUT）之間維持 PCIe 資料通道的訊號完整性。此設計可確保提供乾淨、高品質的訊號至分析儀，使協定擷取與分析更加可靠。
特點
支援單埠 4-lane，或雙埠 2 lane（Dual-Port）操作模式
支援最高 32GT/s 的 PCIe 5.0 資料速率，並向下相容 PCIe 2.5、5.0、8.0、16GT/s
前端模組可直接插入被測系統（System-Under-Test），U.2 NVMe SSD（未附）可插入後端模組作為 DUT
可調式托架夾具與快拆卡扣設計，提供穩固安裝並支援熱插拔測試
資料路徑採用高效能線性 Redriver，確保良好訊號擷取且僅需極少調整
附高效能客製化纜線，用於連接 VIAVI Analyzer 系統
支援側帶（Side-band）訊號觸發與擷取
獨立電源供應（附電源轉換器），不依賴主機系統供電
LED 指示燈可快速顯示電源與運作狀態
尺寸：
前端模組：100.45 × 69.85 × 15 mm
後端模組：226.8 × 111.2 × 33.3 mm
可搭配 VIAVI Xgig 5P16 或 5P8 協定分析/驗證平台使用
提供穩定、可重複的 Link Training、Equalization、協商與相關資料擷取能力
支援 Exerciser EP（Endpoint）模擬模式
支援錯誤注入（Error Injection），可用於深度系統分析
支援 Xgig 工具，包括：Trace Control、Expert™ 與 Serialytics™
使用示意圖
在 Analyzer 模式下，從上行與下行資料路徑擷取 DUT 訊號，輸入至 Analyzer。
在 Analyzer/Jammer 模式下，資料會經由分析儀傳送。
在 Exerciser 模式下，讓 Exerciser 能以 Root Complex 或 Endpoint 模式運作。
除了這款〈Xgig 16-lane CDFP Interposer〉之外，VIAVI 提供多種介面卡以支援不同 PCIe 系統需求，包括 4、8、16-lane CEM、M.2、U.2、EDSFF、Slimline、Flying-lead 等多種規格。
搭配設備：
Xgig 5P16 PCI Express 5.0/NVMe/CXL 協定分析/驗證平台
Xgig 5P16 PCI Express 5.0/NVMe/ CXL Analyzer/Exerciser/Jammer Platform for PCI Express 5.0
Xgig 5P8 PCI Express 5.0/NVMe/CXL 協定分析/驗證平台
Xgig 5P8 PCI Express 5.0/NVMe/ CXL Analyzer/Exerciser/Jammer Platform for PCI Express 5.0
