FVAM-2000 桌上型光纖端面檢測顯微鏡

推動 AI/ML 應用的快速、多元且自動化模組與 Patchcord 檢測

FVAM-2000 是 VIAVI 桌上型光纖端面顯微鏡系列的最新成員，專為光學實驗室與生產環境所設計，具備快速、多功能並且自動化的端面檢測功能，並整合完整的軟體分析。此機型採用獨特的光學轉接頭系統，並配備優化照明設計，能夠靈活處理安裝有長拉拔環或無拉拔環的可插拔光模組。

Benchtop 品質下的模組檢測解決方案

隨著資料傳輸速率攀升，複雜的光學連接器逐漸成為運算與資料中心應用的標準，出貨量也持續增加，性能挑戰日益嚴峻。確保光學介面的無瑕疵與可靠性，比以往任何時候都更加關鍵。

FVAM-2000 結合 VIAVI 在實驗室、生產與現場環境中累積超過 25 年的光學檢測創新技術。過去，光收發模組與連接器製造商多以手持探棒來進行介面檢查，但這樣已不敷使用。次世代的雙路 MPO 與 VSFF（Very Small Form Factor）接頭設計在 800G / 1.6T 時代快速增長，對於快速、符合人體工學且高可靠的連接器製造檢測方案提出新需求。隨著產線擴展，在製造各階段確保端面潔淨仍然是必要條件。

FVAM-2000 延續原有 FVAM 顯微鏡功能，並新增創新特點

包含自動對焦、自動平移、即時 Pass/Fail 判定與報告產生。FVAM-2000 新增劃時代功能，包含具備自動識別（AutoID）的接頭轉接頭、全新全視角成像（Panoptic Imaging）、開放式自動化框架等。

產品特色

• 快速、可靠、自動化的光纖端面檢測

• 具有桌上型性能的緊湊型Bulkhead檢測解決方方案

• 同時支援單芯、雙芯、多芯連接器

• 可靈活處理高產能模組生產中的複雜光學介面

• 專利的傾斜與可旋式轉接頭設計，能避開拉環或其它障礙

• Adapter Auto-ID 功能可自動辨識接頭，免除人工作業設定

• 新一代 FiberChekULTRA 軟體，支援開放 API，便於整合至用戶工作流程

適用檢測應用

• OSFP 與 QSFP 模組

• Breakout cassettes

• 雙埠 MPO-12 與 MPO-16

• 超小型連接器（VSFF）

• Duplex LC 收發模組

為複雜檢測重塑設計的轉接頭

FVAM-2000 使用全新專用的轉接頭設計，讓複雜模組的連接更簡單、更符合人體工學，特別適合用於製造檢測。關鍵特色如下：

AutoID 自動識別功能

每個轉接頭均內建 AutoID 晶片，顯微鏡可自動辨識所安裝的接頭型別並自動套用相關設定。這不僅減少操作訓練需求，也大幅加速轉接頭的更換流程。

• 可自由切換各種接頭類型

• 自動設定光學參數

• 自動載入該接頭對應的分析參數

• 無需額外光學轉接組件

可旋轉轉接頭設計

為了解決雙路 MPO 或 VSFF 等模組結構的機構挑戰，FVAM-2000 搭載專利設計的可旋轉轉接頭，讓模組插入操作更符合人體工學。使用者可調整角度，避開拉拔環，並配合連接器方向彈性調整。

傾斜型、雙芯、長距選項

FVAM-2000 提供特殊角度（如 60° 或 90°）的轉接頭選項，能有效避開拉環等障礙物，提升檢測效率與接入靈活性。

雙接頭同時檢查

此顯微鏡支援 Bulkhead 與 Patchcord 端面雙向檢測，搭配先進的轉接頭技術，能準確檢測出端面上的污染與缺陷，符合業界清潔度標準，是維運與故障排除的理想工具。

讓生產流程更快、更順：優化整體生產檢測效率

FVAM-2000 的自動化檢測

簡化生產線工作流程，能快速產出完整的端面檢測結果：

• 多芯連接器（如 MPO）：8 秒

• 雙芯連接器（如 LC）：6 秒

• 單芯連接器：5 秒

PanOptic 全視角影像技術

此技術徹底革新多芯檢測方式，不僅提供整體廣視野圖像（包含對準銷與導引孔），也能詳盡呈現每一根光纖的細部，全部在 8 秒內完成。

技術人員可透過 FVAM-2000 內建智慧系統，簡化以下檢測步驟：

• 自動設定最佳檢測參數

• 精確對焦至端面位置

• 平移檢測雙芯與多芯結構

• 根據標準自動進行 Pass/Fail 分析

• 測試結果可儲存至本地或雲端

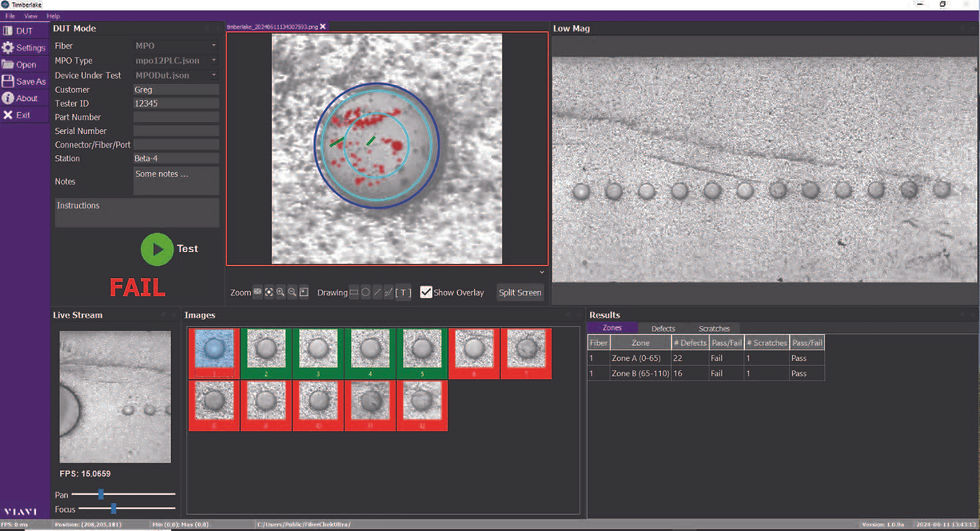

FiberChekULTRA 軟體全面支援

FVAM-2000 支援最新一代 FiberChekULTRA PC 軟體，是 FiberChekPRO 的升級版。專為生產線而設的“製造模式”可簡化序號輸入與人員作業流程，提升產能、減少錯誤。

主要功能包含：

• 支援 Live View 與手動平移

• 自動擷取全端面圖像與高倍率圖像

• 直接標註與保存影像備註

• 自動產出檢測報告與記錄

• 透過開放式 REST API 整合至用戶工作流程

搭配 FiberChekULTRA 軟體與 FVAM-2000 顯微鏡，您將能以最高品質與效率完成端面檢測。
