〈Xgig 16-lane OCP3 Interposer〉專為資料中心使用的 OCP NIC 3.0 裝置之開發、除錯與效能調校所設計。可截取最多達 16 通道、PCIe 5.0、32GT/s 的雙向協定資料，供分析使用。
〈VIAVI Xgig® 5P16〉、〈VIAVI Xgig® 5P8〉協定分析/驗證平台，可同時擔任 Analyzer / Jammer / Exerciser，支援 PCIe Gen5、32GT/s、最多達 16 通道；並能串接多台 Xgig 裝置，執行更複雜的 A-J-A 測試，以及與 Ethernet / SAS / FC 等協定整合以因應多協定情境。軟體與韌體完全支援最新 PCIe、NVMe、CXL 規範，並提供 Expert 系統快速定位各層錯誤及 LTSSM 狀態解析。以及其他功能，例如：訊號自動調校、PCIe/NVMe/CXL 裝置與地址檢視、層級效能量測、封包壓縮，以及 Sideband 訊號觸發（PERST#, PEDET#, PEWAKE#, CLKREQ#）。
本產品為 VIAVI Xgig® 5P16、5P8 配件之一：Xgig 16-lane OCP3 Interposer
〈Xgig 16-lane OCP3 Interposer〉專為資料中心使用的 OCP NIC 3.0 裝置之開發、除錯與效能調校所設計。可截取 16 通道、PCIe 5.0、32GT/s 的雙向協定資料，供分析使用。
〈Xgig 16-lane OCP3 Interposer〉可用在伺服器的 OCP3 插槽與 OCP 3.0 NIC 端點（Endpoint） 之間，讓 Xgig 5P16 PCIe Gen5 測試平台（Xgig Analyzer 解決方案） 能夠在不中斷、不影響訊號傳輸的情況下，透明擷取伺服器與端點之間的 PCIe 資料流量。可擷取最多16 通道（lanes）的雙向 PCIe 5.0 協定資料，以 32 GT/s 的速率進行分析。
依授權配置，可支援：
1 組 16-lane link，或 2 組 8-lane links，或 4 組 4-lane links
〈Xgig 16-lane OCP3 Interposer〉採用高速 linear signal redrivers，將主機系統與 OCP NIC 3.0 測試裝置之間的資料訊號進行緩衝。可確保送至 Analyzer 的訊號乾淨且穩定，以達到可靠的協定擷取與分析。
特點
支援 32GT/s PCIe 5.0 資料速率，並相容 2.5、5.0、8.0、16GT/s
依授權可支援：
1 組 16-lane link
2 組 8-lane links
4 組 4-lane links
OCP NIC 3.0 DUT（不隨附） 可直接插入此互連卡
資料路徑採用高速 linear signal redrivers，確保訊號擷取品質優良，且幾乎不需調整
隨附高品質纜線，可連接至分析儀
支援分析儀 Side-band 訊號擷取與觸發，並可用多種格式呈現
附外接電源供應器，使介面卡電力不依賴主機系統
LED 指示燈提供快速的電源與狀態顯示
可搭配 VIAVI Xgig5P-PCIe5-X16 Analyzer / Exerciser / Jammer 分析平台使用
提供穩定可重複的連結訓練（LT）、均衡協商（EQ） 等資料擷取
支援 error injection（jamming），可進行深度系統分析
相容 Xgig 工具包括 Trace Control、Expert™、Serialytics™

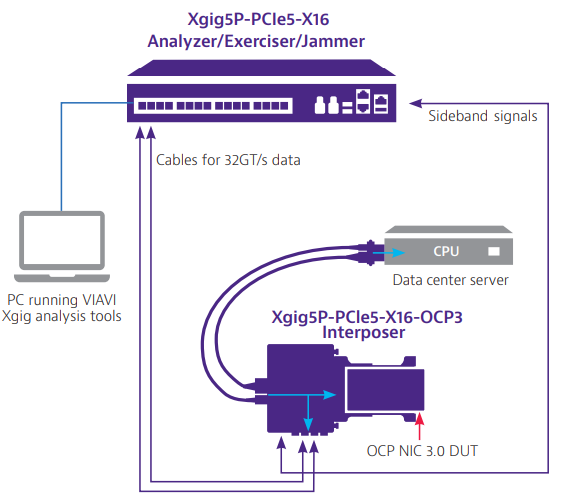

使用示意圖
在 Analyzer 模式下，Interposer 會攔取 DUT 上下行訊號並送入分析儀。
在 Analyzer/Jammer 模式 下，資料會透過分析儀，在 DUT 裝置間被修改後傳送。
在 Analyzer/Exerciser 模式 下，資料由分析儀產生，並透過 Interposer 傳送至受測伺服器裝置。
除了這款〈Xgig 16-lane OCP3 Interposer〉之外，VIAVI 提供多種介面卡以支援不同 PCIe 系統需求，包括 4、8、16 通道的 CEM、U.2、E1、E3、M.2、Slimline 等多種規格。
搭配設備：
Xgig 5P16 PCI Express 5.0/NVMe/CXL 協定分析/驗證平台
Xgig 5P16 PCI Express 5.0/NVMe/ CXL Analyzer/Exerciser/Jammer Platform for PCI Express 5.0
Xgig 5P8 PCI Express 5.0/NVMe/CXL 協定分析/驗證平台
Xgig 5P8 PCI Express 5.0/NVMe/ CXL Analyzer/Exerciser/Jammer Platform for PCI Express 5.0
