在現代無線通訊、雷達系統與高速數位應用中，壓控振盪器（VCO, Voltage-Controlled Oscillator） 是不可或缺的核心元件。
從 5G 通訊到高速資料轉換器，VCO 的頻率穩定度與相位雜訊表現，直接影響整體系統效能。然而，實際應用中的 VCO，往往與理想模型存在顯著差距，因此如何理解其非理想特性、進行精準量測與調整，成為工程設計的關鍵。
什麼是VCO？頻率可控的核心震盪來源
VCO 是一種輸出頻率可由輸入電壓控制的振盪器，其基本運作原理是透過調整控制電壓，改變振盪電路中的電容或電感參數，使輸出頻率隨之變化。這樣的特性使 VCO 成為鎖相迴路（PLL）中的關鍵組件，負責產生穩定且可調的頻率來源。
在理想狀態下，VCO 應具備以下特性：
完美的線性度：輸出頻率與控制電壓成絕對線性關係（固定靈敏度 MHz/V）。
極高頻譜純度：輸出為純淨單頻正弦波，無相位雜訊與諧波。
高穩定性：不受電源波動、負載變化或溫度影響。
但是，這樣的理想條件在現實中幾乎不存在。
VCO應用場景
VCO 廣泛應用於各類系統中，從通訊到高速數位系統，包括：
PLL（鎖相迴路）頻率合成：
PLL 透過回授機制將輸出頻率鎖定在參考時脈上，而 VCO 則負責實際產生可調的高頻訊號。例如，在手機晶片中，基頻處理器會透過 PLL + VCO 將低頻參考時脈（如 26 MHz）轉換為數 GHz 的射頻訊號。
無線通訊（5G、Wi-Fi）：
以 5G 支援 sub-6 GHz、毫米波（mmWave）頻段為例，其 VCO 必須能在極高頻率下維持穩定振盪，同時具備低相位雜訊特性，否則將導致訊號調變失真或誤碼率上升。Wi-Fi 6/7 系統亦類似，在多頻段切換與高頻寬傳輸（如 320 MHz channel）下，VCO 的頻率切換速度與穩定性會直接影響連線品質與吞吐量。
雷達與感測系統：
VCO 則扮演 chirp signal 產生器的角色。例如在車用毫米波雷達中，VCO 會產生線性調頻（FMCW）訊號，用於距離與速度偵測；這類應用對 VCO 的線性度（Kvco linearity）與頻率穩定性要求極高。
高速數位系統與 SerDes 介面：
VCO 則主要用於時脈產生與資料同步。以 PCIe、Ethernet 或高速記憶體介面為例，系統需要極低 jitter 的時脈來源來確保資料正確傳輸。VCO 通常整合於時脈資料回復（CDR）電路中，負責追蹤輸入資料流的時序，並產生同步時脈。若 VCO 相位雜訊過高，將直接導致 jitter 增加，進而影響眼圖開口與 BER。
理想與真實VCO的差距：相位雜訊與非線性效應
實際 VCO 的最大差異，來自於「相位雜訊（Phase Noise）」與各種非理想因素的干擾。相位雜訊代表訊號在頻率上的隨機抖動，通常以 dBc/Hz 表示，並隨著頻率偏移而變化。這種雜訊會導致頻譜展寬，進而影響系統的誤碼率（BER）與訊號品質。

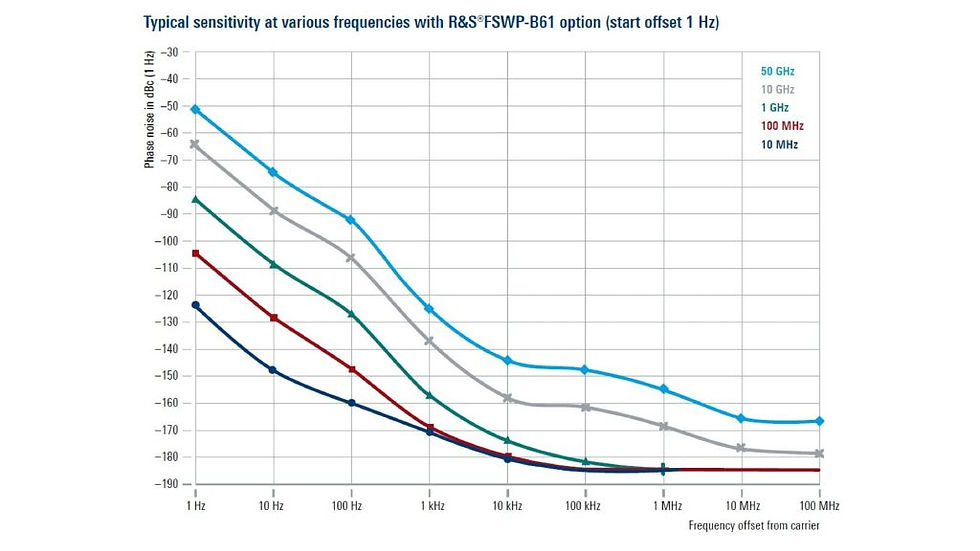

舉例，下圖是使用〈R&S®FSWP 相位雜訊分析與 VCO 測試儀〉，量測出的相位雜訊值。FSWP 靈敏度最高達 25 dB ▼
影響 VCO 表現的關鍵因素
首先是主動元件本身的 Thermal Noise 與 Flicker Noise，這些雜訊會透過振盪機制轉換為相位雜訊，特別是在低頻偏移區域影響顯著。其次，電源雜訊與地彈（Ground Bounce）也會透過電源耦合進入振盪核心，使頻率產生不穩定抖動。
此外，VCO 的調諧曲線（Kvco）往往呈現非線性，使得頻率對電壓的響應不均勻，這在高精度應用中會造成控制困難。另外，還有溫度變化的問題，元件特性隨溫度改變，將導致頻率漂移（Frequency Drift），影響長時間穩定性。
頻率漂移（Frequency Drift）包括：
頻率推移（Frequency Pushing）： 電源電壓（Vsupply）的波動導致輸出頻率偏移。這反映了 VCO 對電源雜訊的敏感度。
頻率拉移（Frequency Pulling）： 當輸出負載阻抗發生變化（非完美 50Ω 匹配）時，導致的頻率不穩定現象。
諧波功率（Harmonic Power）： VCO 會產生基頻整數倍的諧波，若抑制不足，會干擾系統其他頻段。
調諧電壓與輸出頻率之間沒有固定的關係，但在大多數 VCO 設計中，輸出頻率隨調諧電壓線性單調遞增；增加或減少壓控電壓（Vtune）會以連續線性的方式增加或減少振盪器的輸出頻率。調諧電壓可以以離散的步長（Discrete Step Size）（電壓越高 → 頻率越高；多數設計為線性關係）或連續的方式改變。
VCO測試：從頻譜到相位雜訊的完整量測方法
良好的工程實踐要求在設計、調試或生產過程中對振盪器進行精確測量或特性分析；了解輸出頻率/輸出功率隨時間的變化情況，以及振盪器射頻輸出端是否有明顯的諧波或雜訊訊號，通常非常重要。由於振盪器通常是電子和射頻設備的核心組件之一，因此振盪器輸出的品質會對整個系統的功能或性能產生重大影響。
在實務上，VCO 的測試不僅是量測輸出頻率，更重要的是分析其「頻譜純度」與「相位穩定性」。
基本測試會從頻譜分析開始，觀察輸出頻率、諧波與雜訊底噪（Noise Floor）。然而，若要精準評估 VCO 性能，則必須進一步進行「相位雜訊量測」。相位雜訊測試通常會關注不同頻率偏移（如 1 kHz、10 kHz、1 MHz）下的雜訊表現，並繪製相位雜訊曲線，可用來判斷：
近端雜訊 Close-in Phase Noise：受 flicker noise 影響
中距雜訊：受迴路與元件影響
遠端雜訊：接近系統 noise floor
此外，工程師也會測量 jitter（抖動）與 Allan deviation，以評估時間穩定性。下圖是在一時間域以內，以固定間隔量測振盪器頻率，計算 Allan deviation 與變異數，並以時間曲線呈現 ▼
如何調整VCO
在調整 VCO 時，工程師通常會從電路設計與系統層面同時著手。首先，可透過調整 LC tank 的 Q 值來降低相位雜訊，因為高 Q 值能提升頻率選擇性，減少能量損耗。
其次，控制電壓的穩定度至關重要，通常需搭配低雜訊電源與濾波設計，以避免電源雜訊直接影響振盪頻率。對於 Kvco 非線性問題，則可透過線性化設計或校正演算法進行補償。在系統層面，VCO 通常會與 PLL 搭配使用，透過回授機制穩定輸出頻率，同時降低長期漂移與雜訊影響。
如何使用 R&S FSPN、FSWP 進行VCO量測
專為快速、高準確度的相位雜訊量測設計，適合用於研發與產線環境。其優勢在於操作簡便，能快速取得 VCO 的相位雜訊曲線，並支援自動化測試流程，大幅提升測試效率。
〈FSWP 相位雜訊分析與 VCO 測試儀〉 則提供更高階的量測能力，極低相位雜訊，靈敏度最高達 25 dB；還支援交叉相關（Cross-correlation）技術，可有效降低儀器本身雜訊對量測結果的影響。並附加脈衝訊號量測（pulsed signal measurements）、殘留相位雜訊（residual phase noise, 包含脈衝訊號）的特性分析；整合式高階訊號與頻譜分析等選配功能。特別適合用於超低相位雜訊 VCO 的精密分析。

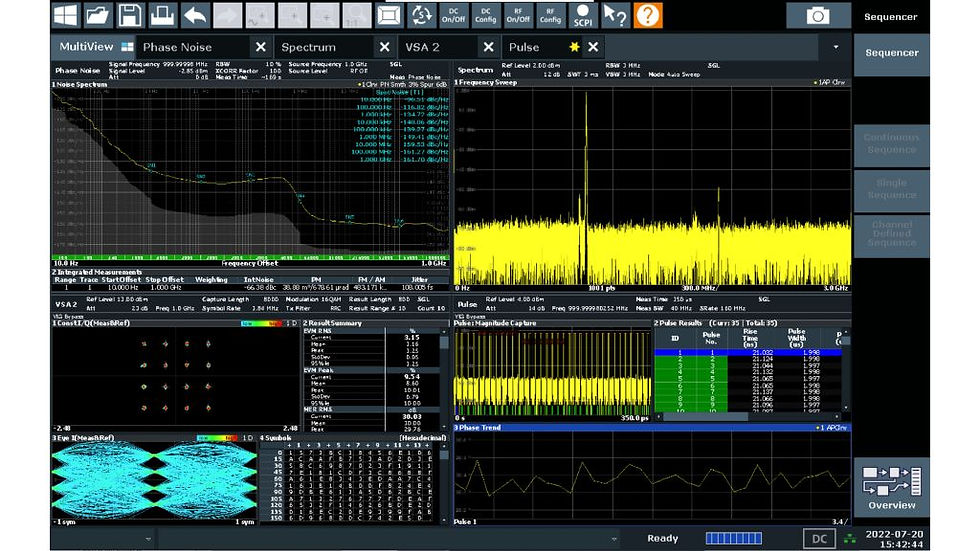

R&S FSWP 使用畫面，可將曲線指定為「相位雜訊」或「振幅雜訊」量測，輕鬆切換量測通道，並同時顯示所有量測結果：
在實際操作上，工程師會將 VCO 輸出直接連接至儀器輸入端，設定中心頻率與偏移範圍，並進行校正後啟動量測。透過儀器內建分析功能，可快速取得相位雜訊圖、jitter 數據與整體頻譜品質評估，進一步用於設計優化與產品驗證。（若有興趣，可洽詢翔宇科技，為您提供進一步解說與討論）
掌握VCO量測與調校，打造高效能射頻系統
VCO 並非僅是單純的頻率產生元件，而是一個橫跨「電路設計、雜訊分析與量測驗證」的關鍵技術核心。VCO 透過電壓控制振盪頻率，構成 PLL 與各類高頻系統的基礎；然而在實務應用中，其性能表現往往受到相位雜訊、非線性調諧特性、溫度/阻抗等環境變因的共同影響，使得理想模型與真實行為之間存在顯著落差。
在量測與驗證上，工程實務已從傳統頻譜觀察，進一步發展為「以相位雜訊為核心」的精密分析方法。透過專用儀器進行不同頻率偏移下的雜訊量測，並結合 jitter 與 Allan deviation 等指標，掌握振盪器的動態行為與長期穩定度。同時，藉由高靈敏度分析設備與交叉相關等技術，也使得低雜訊 VCO 的特性得以被準確辨識與優化。《R&S 羅德史瓦茲》整合這些量測分析技術，有效提升 VCO 性能，確保使用者能控制 VCO 在 5G、AI、高速傳輸與先進感測等應用中的穩定運作。
