矽光子市場風起雲湧，Marvell 在 2025/12/2 宣布以 32.5 億美元收購 Celestial AI，並明確把矽光子視為強化資料中心客製晶片互連能力的關鍵，甚至給出光子產品在未來幾年貢獻營收的時間表，反映大廠已用併購加速卡位。同時，產業也開始展示可商品化的光子 I/O 系統：Alchip 與 Ayar Labs 在 TSMC 歐洲 OIP 論壇公開基於TSMC COUPE 平台的光連結解決方案，將矽光子光引擎與電介面／UCIe 轉換晶粒做成可整合的子系統，凸顯矽光子正沿著 chiplet 與先進封裝生態系加速落地。而從市場研究觀點，Yole 也指出矽光子與 CPO 正成為下一代 AI 驅動資料基礎建設的核心，並預期 CPO 的大規模部署時間落在 2028–2030，意味著短期市場雖然以導入與驗證為主，但中期將進入結構性量能成長。

生成式 AI 帶來的並不只是演算法革命，更是資料中心基礎架構的全面更新。隨著 AI 模型參數與訓練資料規模呈指數成長，GPU 叢集的功率密度與節點數量急速增加，高速互連逐漸成為整體效能與能耗的瓶頸。現代 GPU 機櫃往往單機櫃就超過 100 kW 功率，與過去以 CPU 為主的傳統伺服器機櫃相比，能源與散熱壓力已是完全不同的量級。

在這樣的背景下，AI 基礎建設朝 Scale-Up 與 Scale-Out 雙路徑演進：一方面提升單一 GPU 節點與機櫃的算力密度，另一方面則以更多節點構成更大的叢集。OpenAI 與 NVIDIA、AMD、Broadcom 等在 2025 年後陸續宣布合作架構，即是在這樣的雙軸策略下結合運算與網路設計。對網路與光電產業而言，這意味著：電互連的限制愈來愈明顯，而矽光子與 CPO 將成為重要的解決方案。

從銅線到矽光子：功耗與佈線逼出新架構

根據 Broadcom 的分析顯示，當線路速率從數十 Gbps 躍升到 100G、200G 甚至更高時，銅線在走線長度、損耗與調變複雜度上都面臨急遽惡化的問題；為了維持訊號品質，設計者不得不增加均衡、重計時等電路 (equalization and retiming circuits)，結果是更多功耗與更高成本。

相較之下，矽光子將光學元件直接整合在矽基板上，可以在晶片或封裝層級完成光訊號的產生、導引與偵測，大幅縮短高頻電訊號走線長度，將瓶頸從「電」轉移到較易延伸的「光」。傳統可插拔光模組的功耗約在 20 pJ/bit 等級，而 CPO 則有機會把每 bit 能耗壓低到 5 pJ/bit 以下，同時提升頻寬密度並簡化佈線。這不只是節能訴求，更是讓 AI 叢集在機櫃與機房有限的電力預算內塞進更多算力的必要條件。

CPO與LPO 的世代接力：市場預測透露的節奏

在實際導入節奏上，矽光子與 CPO 並不是孤立前進。產業並非以「一夕取代」可插拔光模組的方式導入CPO，而是分階段演進。過去一段時間，LPO（Linear-drive Pluggable Optics）因沿用可插拔型態、導入風險相對較低，並在部分速率世代提供接近的功耗效益，確實讓 CPO 的全面爆發時程被往後推，但是當每通道速率進一步推進至 200G-per-lane 等級時，CPO 交換器會從特定場景開始逐步擴大。產業諮詢公司 Light Counting 認為 200G-per-lane 的CPO交換器即將到來，並點名從 NVIDIA 的 InfiniBand CPO 交換機從 2025 年下半年起跑、後續由 Broadcom 等推進。

針對 800G、1.6T 與 3.2T 乙太網路收發器埠數的出貨構成：在 800G 時代，Retimed 可插拔模組仍佔壓倒性多數，LPO 與 CPO 僅扮演少數角色；到了 1.6T，LPO 比重明顯升高，而CPO 開始佔有可觀但仍相對有限的比例；真正明顯翻轉出現在 3.2T 世代，CPO 在預測中上升為主角之一，Retimed 與 LPO 則相對退居次要，如下圖所示。

從產業趨勢來看，首先產業會選擇風險較低的 LPO 作為過渡解決方案，在熟悉線性驅動與功耗管理後再往 CPO 推進；其次當線速與頻寬密度來到某個臨界點，只有把光放進封裝、貼近 ASIC，才有足夠的功耗與訊號完整性空間。換句話說，沒有要不要用 CPO 的問題，而是什麼時候、在哪些應用場景先上。

從架構到現場：CPO生態系的測試壓力

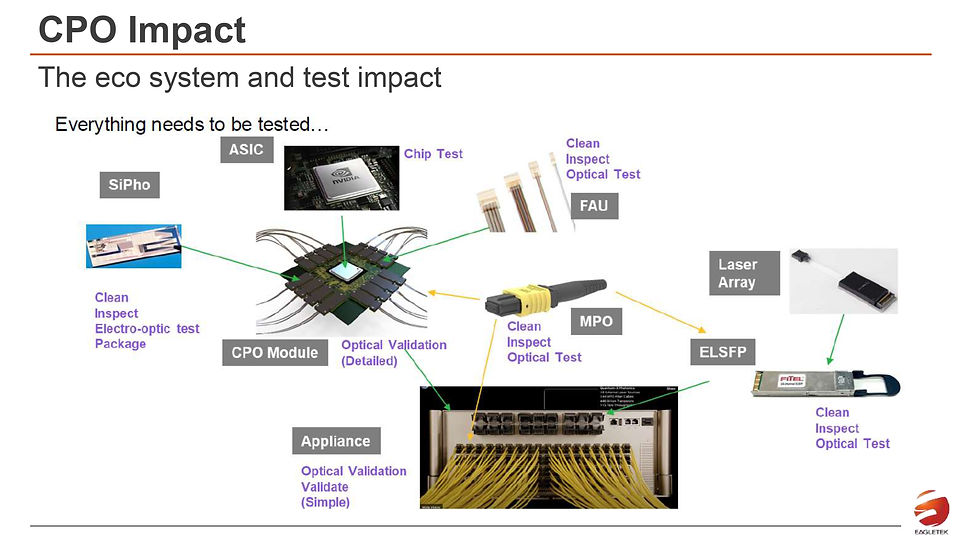

然而，矽光子與CPO真正困難的地方，往往不是概念，而是現場實作。在 CPO 生態系中，從矽光子晶片 (SiPh)、ASIC、光纖陣列單元 (FAU)、雷射陣列、ELSFP 光源模組、MPO 連接器，一直到 CPO 模組與最終設備，每一個節點都需要被測試。

這帶來幾項關鍵挑戰：

光源穩定性與長期可靠度必須被量化，尤其是 ELSFP 這類作為共享光源的雷射模組，一旦失效會影響整個系統。
可拆卸式 FAU 雖大幅提升系統靈活性，但其對準精度、封裝良率與對接偏差，會直接反映在插入損耗與錯誤率上。
測試層級從 wafer、die 一直到 module、system，導致驗證流程高度複雜，且現階段缺乏統一標準與完全自動化流程，容易延長開發週期。

對工程師而言，這也意味著心態與工具都要轉換：從過去習慣的看示波器眼圖、量電參數，轉變為解析光譜、光功率分布與多通道光學性能。

隨著光子晶片設計日益複雜，測試流程必須與之共同演進，才能確保光積體電路 (Photonic Integrated Circuit, PIC) 的性能與可靠度，同時壓低開發與製造成本。其核心觀念是：盡可能把功能與參數測試前移，在晶圓與封裝前階段就及早攔截問題，而不是等到貴重的封裝與模組都完成後才發現異常。

在晶圓測試階段，透過 grating coupling 或 edge coupling 方式，配合可掃描波長的光源與光功率量測模組，就能對波導損耗、響應度、偏振相關損耗 (PDL) 等進行初步評估。典型的 PIC 晶圓測試架構是以 MAP Swept Wavelength System 搭配探針台與 Source Meter，由控制電腦協調掃描與量測，讓光學與電性的測試在同一流程中完成。

這樣作一是可以縮短整體量測時間與步驟數量，二可以是將功能性測試與製程參數更緊密連結，讓設計與製程工程師能透過數據快速迭代，而不是事後「猜測」問題來源。

別忽略「最小的那一面」：連接器與 FAU 的清潔與檢查

值得一提的是，在 CPO 與高密度光模組架構中，連接器與 FAU 端面的潔淨度經常被低估，纖芯端面檢查與清潔的重要性，在未來的矽光子技術發展上也會有重大的影響。從實驗室到量產線，都必須建立標準化流程：使用探針式顯微鏡檢查端面是否有灰塵或刮痕，搭配自動化清潔設備（例如 CleanBlast Pro），在不過度耗費擦拭材料的前提下，確保每一次插拔都處於乾淨可用的狀態。

對 CPO 而言，這不只是維護問題，而是可靠度與良率的關鍵一環：任何微小污染都可能在高功率光源下演變為局部熱點，進而導致端面損傷，乃至整體模組退化。因此，把「清潔與檢查」納入正式的量測與製程節點，而不是當作事後補救。
